RV1106核心板
1.產品概述
RV1106 采用瑞芯微 Cortex-A7 單核處理器+MCU+0.5TOPS 算力NPU，搭載Linux 系統，超低功耗，核心板接口豐富，引出全部功能引腳,郵票孔焊接更牢靠，出廠默認標配屏蔽罩，支持多款外設擴展，是人臉識及圖像處理項目上的最佳選擇。
2.產品特點
- 0.5T算力
- 支持雙路MIPI CSI 攝像頭輸入，且支持DVP 16 位并口輸入
- 郵票孔焊接方式，板載BT1120/ RGB 顯示接口
- 支持.H264/.H265 編碼+解碼
- 支持Linux 系統定制
- 兼容EMMC和SPI NAND版本。

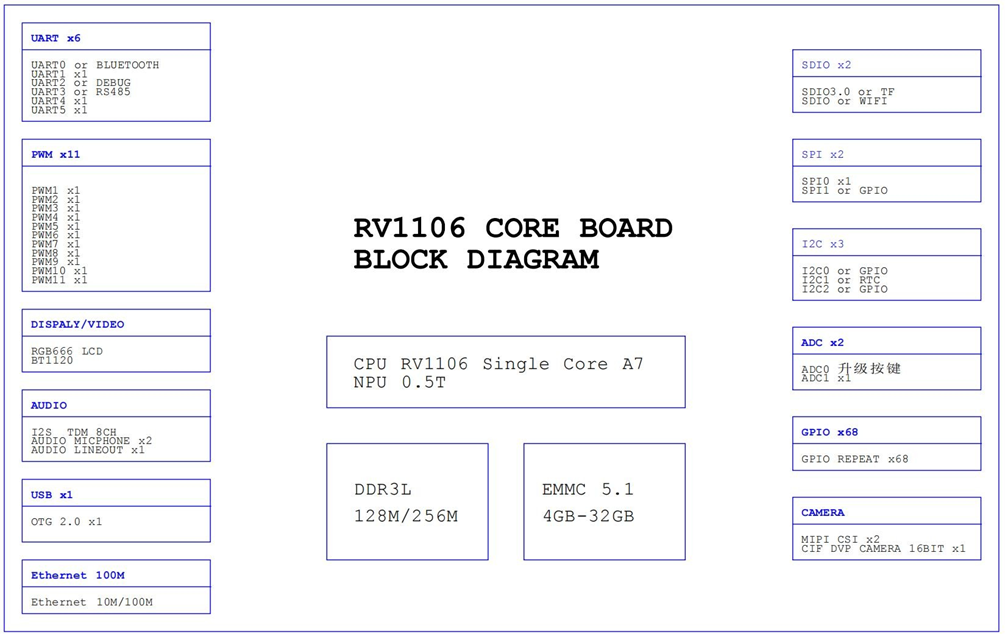

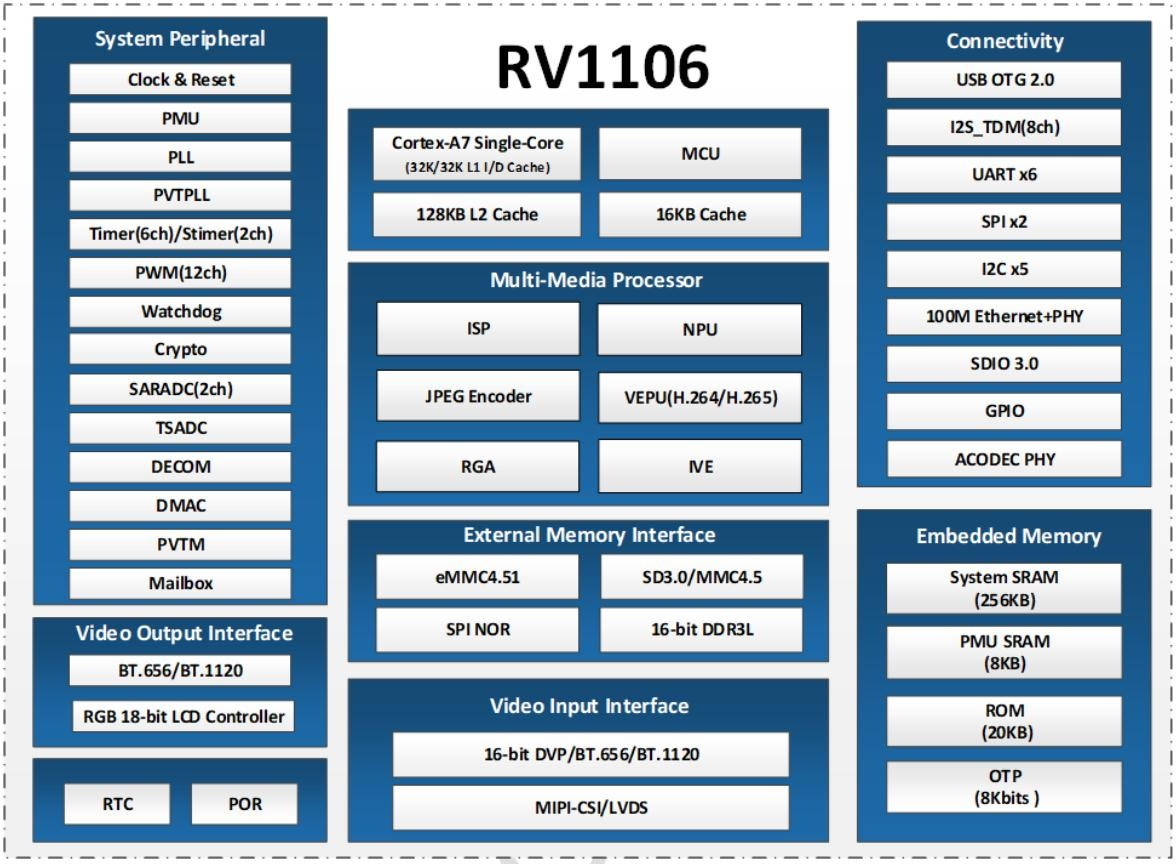

4. 核心板方框圖

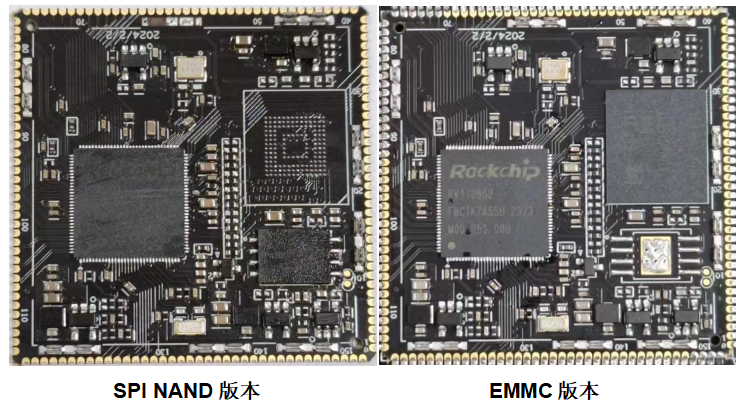

5、外觀圖
6.硬件參數
尺寸
40mm 長*40mm 寬*2.4mm 高
連接方式
郵票孔
CPU
ROCKCHIP RV1106 單核 A7+MCU
NPU
0.5 TOPS
內存
DDR3L 128M
存儲器
SPI NAND 128MB或EMMC 5.1 8GB
電源管理
分立式電源設計
工作電壓
3.4-5.5V 400mA 以上
支持系統
Linux5.10.66
運行溫度
-10 到+75 度
RGD接口
1 路 RGB 666 顯示接口
UART 串口
6 路 TTL 3.3V 電平，其中一路為 Debug
USB 接口
一路獨立 OTG
GPIO 接口
68 路 GPIO（備注：有復用功能，請查本規格書引腳定義）
PWM 接口
11 路 PWM 分別有 3.3V/1.8V 電平(請查本規格書引腳定義)
DVP 攝像頭接口
1 路 16 位并行 DVP 攝像頭接口
MIPI 攝像頭接口
2 路 MIPI CSI RAW 數據 攝像頭接口
語音輸出
1 路左右聲道輸出，底板可接功放
語音輸入
2 路模擬 MIC 輸入
I2S
1 路 8 通道 I2S TDM
SDIO 接口
2 路 SDIO 接口，一路 TF 卡，另一路可接 WIFI
IR 紅外接口
1 路 IR 紅外接收接口
ADC 接口
2 路 ADC 接口（一路升級口）
I2C 接口
3 路 I2C 接口
SPI接口
2 路 SPI 接口
以太網
一路百兆以太網
系統升級
支持本地 USB 升級
