PHX-R3588底板
1.產品概述
采用ROCKCHIP 八核RK3588 四核A76+四核A55 處理器， 搭載Android/Linux+QT/Ubuntu 系 統 ， A76主頻 2.4GHz ， A55主頻1.8G，采用 Mali-G610 MP4 GPU，內置 6T 算力 NPU，最大支持16G內存。支持 H.265和VP9@60幀視頻解碼、H.264 @ 30幀視頻解碼等；支持多路市場通用顯示屏接口， 支持多屏異顯，核心板接口豐富，引出全部功能引腳，支持多款外設擴展，是您在人機交互、工控項目上的最佳選擇。
2. 產品特點
- 可根據客戶需要配置 RAM 和 ROM，最大支持16GB內存和128GB存儲
- 電壓直流輸入：DC+12V；鋰電池、帶電量檢測
- 支持HDMI、EDP、LVDS、MIPI同顯或異顯
- 雙HDMI輸出，最大支持4K
- 定時開關機功能：支持網絡定時開關機接口調用；操作簡單，穩定性高，精準度高，方便上層 APP 開發和調用；在關機時間段實現系統真關機，外部設備不響應，節能環保，并延長產品及外設使用壽命
- 支持 Android 系統定制，提供系統 API 接口代碼，完美支持客戶上層 APP 開發
- 完美支持各類外設，提供常用的外設支持列表和外設驅動調試
- 嚴格品質管控：7天*24小時不間斷老化測試，品質保證，解決您最關心的問題

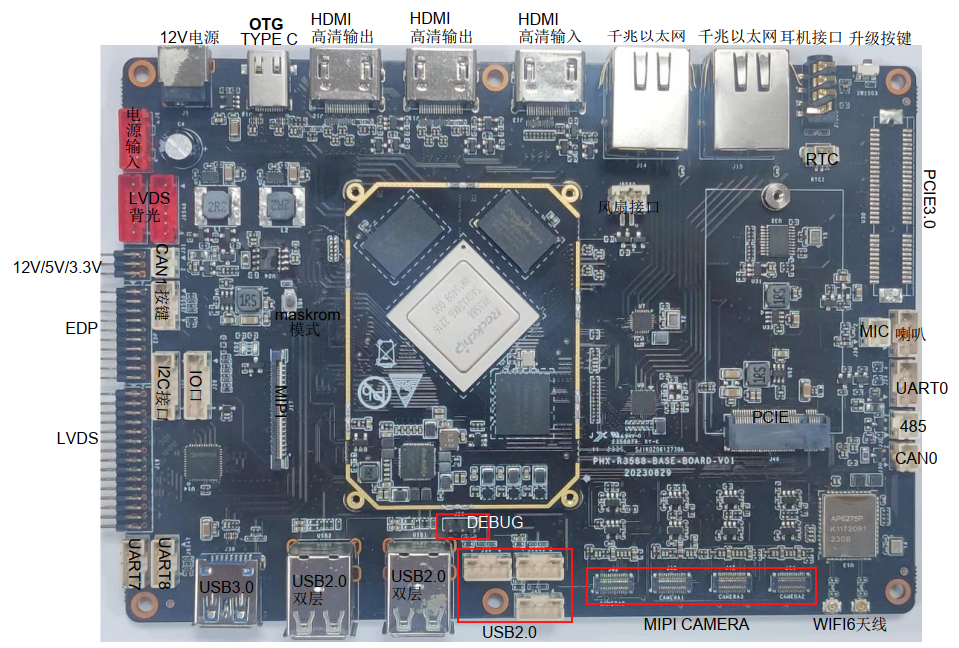

正面圖
4.硬件參數
|
CPU |
RK3588，八核（四核A76+四核A55） |
|
GPU |
Mali G61 MP4 |
|
NPU |
支持6T算力 |
|
內存 |
LPDDR4可配4GB、8GB、16GB |
|
內置存儲器 |
EMMC 5.1 可配32G/64G/128G |
|
顯示 |
支持雙屏異顯 |
|
支持EDP/HDMI/MIPI/LVDS |
|
|
電源管理 |
RK806-1 |
|
工作電壓 |
12V；2A以上 |
|
支持系統 |
Andriod12/ubuntu/Linux5.10+QT5.15/Debian11 |
|
運行溫度 |
-10度到75度 |
|
壽命 |
連續工作壽命大于5年 |
|
電源 |
12V/ DC 輸入口 |
|
HDMI |
2路HDMI輸出，最高支持4K；1路HDMI輸入，最高支持1080P |
|
LVDS |
雙路 8 位 LVDS+背光接口 最高支持 1920X1080 輸出 |
|
EDP |
EDP 最高支持 1920X1080 輸出 |
|
MIPI |
2路MIPI DSI顯示；4路MIPI CSI攝像頭輸入 |
|
USB |
9路USB口（1路USB3.0外接；4路USB2.0外接；3路USB2.0內插；1路TYPE-C） |
|
串口 |
4路串口（2路默認TTL，可設置232；1路DEBUG；1路TTL） |
|
RS232 |
2路可選 |
|
RS485 |
1路 |
|
GPIO |
4路可用GPIO |
|
CAN |
2路 |
|
IIC |
1 路，IIC 接口（3.3V） |
|
以太網 |
2路千兆以太網（PCIE+RGMII） |
|
WIFI+藍牙 |
支持 WIFI6（AP6275）;1路5.0G藍牙+BLE(AP6275) |
|
語音 |
1路耳機左右聲道輸出；2路喇叭輸出（3W/8歐）；1路MIC輸入 |
|
RTC |
外掛RTC芯片，功耗小于0.2uA |
|
5G |
可內置5G模塊，PCIE通訊 |
|
TF卡 |
支持 |
|
PCIE |
支持PCIE 3.0*4插槽接口 |
|
系統升級 |
支持本地USB升級 |
