RK3588核心板
1 、產品概述
核心板采用ROCKCHIP 八核RK3588 四核A76+四核A55 四核處理器，搭載Android/Linux+QT/Ubuntu 系 統 ，A76主頻2.4GHz ， A55主頻1.8G，采用Mali-G610 MP4 GPU，內置 6T 算力 NPU，最大支持16G內存。支持H.265和VP9@60幀視頻解碼、H.264 @ 30幀視頻解碼等；支持多路市場通用顯示屏接口，支持多屏異顯，核心板接口豐富，引出全部功能引腳，支持多款外設擴展，是您在人機交互、工控項目上的最佳選擇。
2、產品特點
- 板對板連接器可拆卸式核心板，板載RGB，MIPI，EDP， HDMI 顯示接口，支持多屏異顯。
- 支持Android/Linux+QT 系統定制，提供系統調用接口 API 參考代碼，完美支持客戶上層應用APP 開發及SDK。
- 內置6T 算力NPU。
- 支持2路HDMI輸出、1路LVDS顯示屏、2路MIPI顯示屏、2路EDP顯示屏、支持多屏異顯。
- 最大支持16G內存。

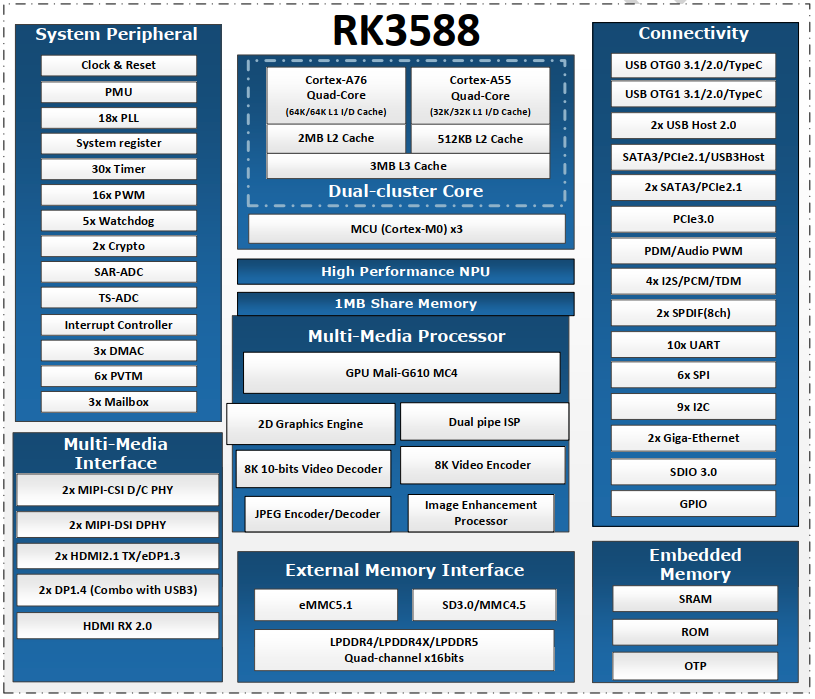

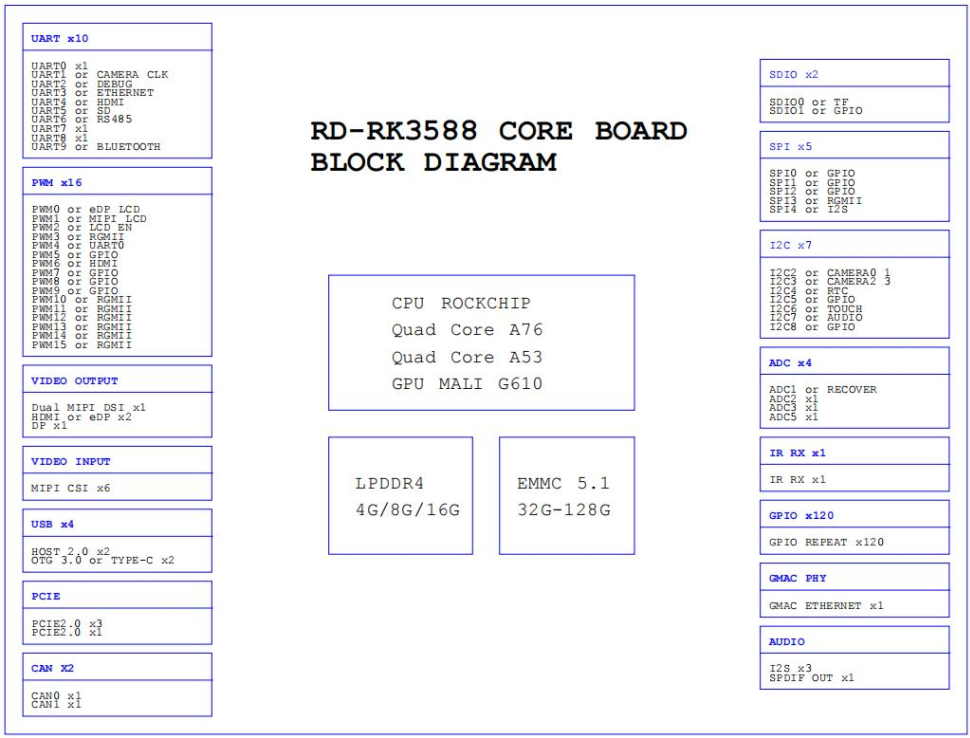

4、核心板方框圖
5、外觀圖

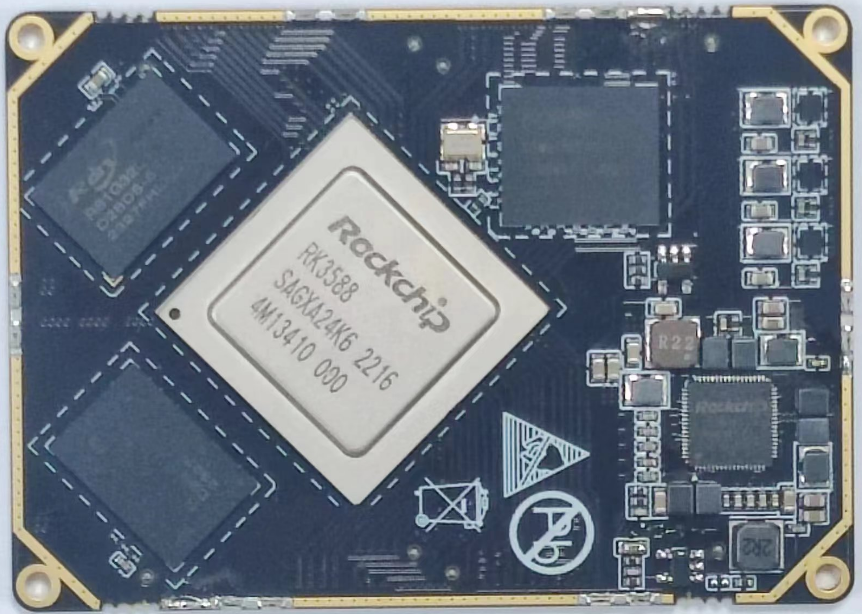

正面圖

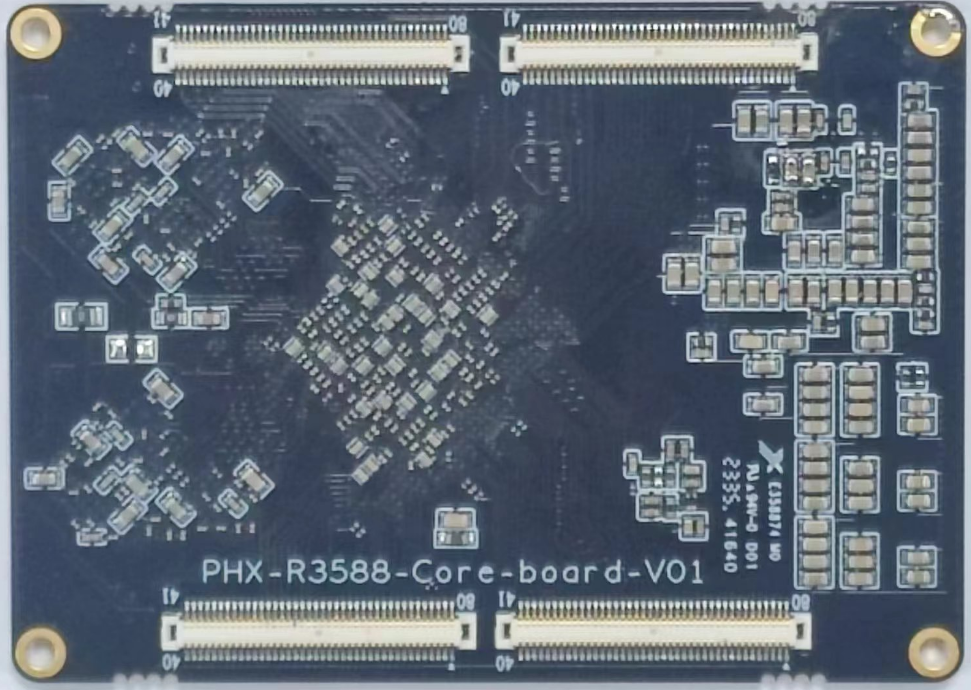

負面圖
6、硬件參數
尺寸
69.9mm 長*50mm 寬*4.3mm 高
連接方式
板對板連接器
CPU
ROCKCHIP RK3588 四核A55+四核A55
GPU
Mali G61 MP4
內存
LPDDR4可配4GB、8GB、16GB
存儲器
EMMC 5.1 可配32G/64G/128G
電源管理
RK806-1
工作電壓
3.8V-5.5V 5A以上
支持系統
Andriod12/ubuntu/Linux5.10+QT5.15/Debian11
運行溫度
-10度到+75度
壽命
連續運行壽命大于5年
HDMI
2路HDMI高清輸出，最高支持4K 顯示
EDP
2路4Lane EDP，最高支持1080P
DP
2路4Lane DP，最高支持4K
MIPI DSI
2路MIPI DSI，最高支持 2K
MIPI CSI
6路 MIPI CSI輸入
I2S
3路 I2S，2路 8 通道/1路 2 通道
PCIE
1 路 PCIE 3.0 x4，另外 3 路 PCIE2.0 x1
SATA
3 路 SATA3.0
USB2.0
3路獨立 USB2.0，其中1路為 OTG
USB3.0
2路 USB 3.0 接口，與DP共用
以太網
2 路 RGMII 以太網接口
UART
10 路串口
SPI
5 路 SPI
I2C
7 路 I2C
PWM
15 路 PWM
SDIO
2 路 SDIO 接口，1路為 TF 卡，另一路可接 WIFI
ADC
4 路模擬 ADC 輸入接口
GPIO
可復用 GPIO 高達 120
CAN
2路CAN總線
語音輸出
一路為耳機輸出，另一路為單聲道喇叭輸出功率 0.6W
升級
支持 USB/TF卡本地升級
7、硬件接口
